プレート式熱交換器

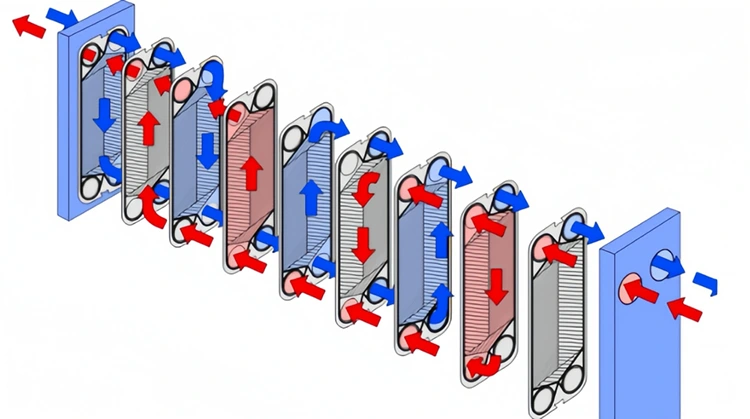

プレート熱交換器は、波形形状の金属板を積層して構成された新しいタイプの高効率熱交換器です。構造は、ガスケット、圧縮板（可動端板、固定端板）、フレーム（上下ガイドロッド、フロントピラー）で構成されます。プレートはシーリングガスケットによって密閉およびガイドされ、冷熱流体チャネルを分離します。冷熱交換媒体は各チャネルを通って流れ、分離されたプレートと熱を交換して、ユーザーが希望する温度を達成します。各ボードの四隅には開口部があり、これらを束ねて流体の分配パイプと回収パイプを形成します。冷媒と温媒の間で熱交換が行われた後、それぞれの収集パイプから逆流し、リサイクルされます。

製品構造原理

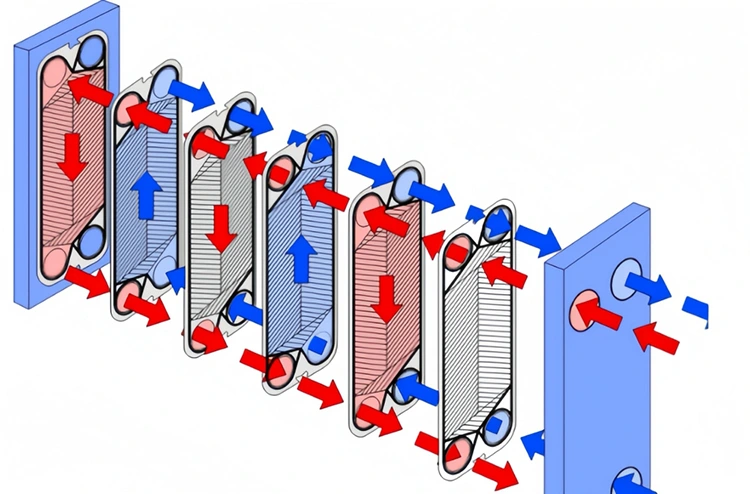

一工程構造：熱を伝えないプレートはヘッドプレートとテールプレートの2枚のみ。

二重工程構造：各工程に熱を伝えないプレートを3枚ずつ配置。

製品の特徴

(1) 小型で設置面積が小さい。

(2) 高い熱伝達効率。

(3) 柔軟な組み立て。

(4) 金属の消費量が少ない。

(5) 熱損失が低い。

(6) 分解、洗浄、メンテナンスが容易です。
