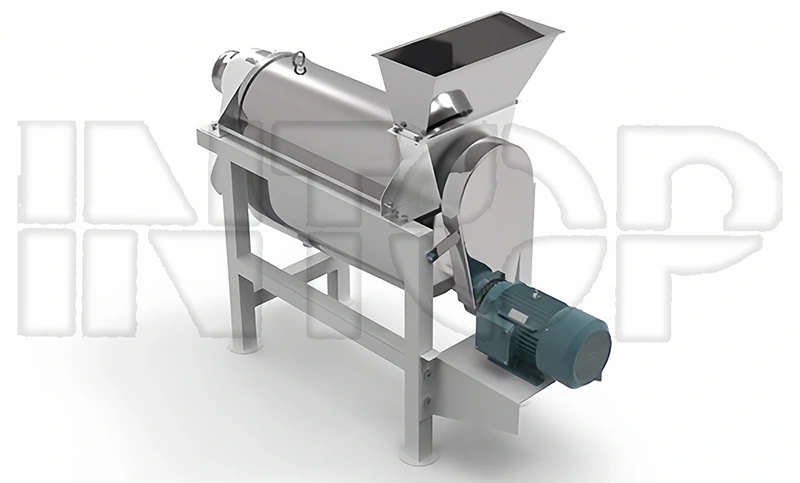

スクリュージューサー

スクリュージューサーは、スパイラル推進力を利用してスパイラルチャンバーの容積を絞り、徐々に減少させ、それによって材料の絞りを形成します。この装置は、フロントサポート、供給ホッパー、スクリュー、フィルタースクリーン、ジュースコンテナ、リアサポート、およびスラグ排出溝で構成されます。スクリュースピンドルの左端は転がり軸受座に支持され、右端はハンドル車軸受座に支持されています。モーターはスクリューを駆動し、一対の三角ベルトを介して作動します。

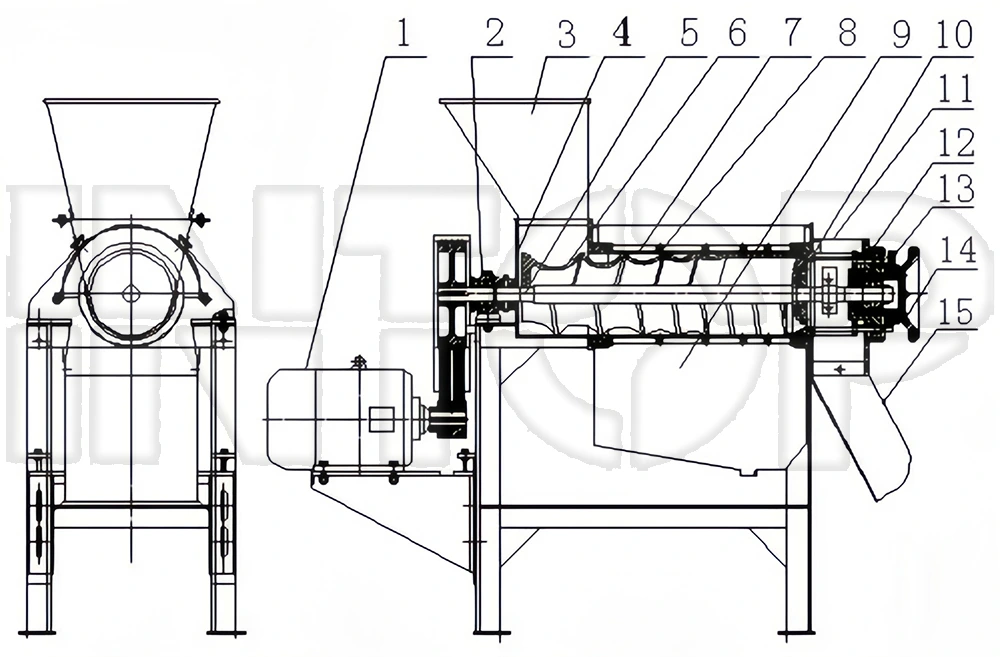

1. モーター 2. ベアリングシート 3. 供給ホッパー 4. フロントサポート 5. メインシャフト 6. ネジ

7. フィルタースクリーン 8. スケルトン 9. ジューサー 10. 圧力調整ヘッド 11. リアサポート

12.クランプシート 13.ブレーキピン 14.ハンドルベアリングシート 15.スラグホッパー

製品の技術パラメータ

製品の動作原理

粉砕された果肉、果汁、皮はフィードホッパーを通ってスクリュージューサーに入ります。スクリューの底径がスラグ出口方向に沿って徐々に大きくなり、ピッチが徐々に小さくなるため、材料に絞り効果が生じます。スパイラルスピンドルの回転方向は、供給ホッパーからスラグホッパーに向かって見て反時計回りである。原料は供給ホッパーに加えられ、スクリューを押しながら圧縮されます。絞られた果汁はフィルタースクリーンを通って底部の果汁容器に流れ込み、廃棄物はスクリューと圧力調整ヘッドの円錐部分の間に形成された環状の隙間を通って排出されます。圧力調整ヘッドを軸方向に移動させることにより、隙間の大きさを調整することができる。ハンドルベアリングシートハンドルを手動で回転させることにより、圧力調整ヘッドとスパイラルコーン表面の間のギャップサイズを変更できます。つまり、スラグ排出の抵抗を調整することで、スラグ排出速度を変更できます。しかし、隙間が小さすぎると、強く絞ると、スラグ粒子の一部がジュースと一緒にフィルタースクリーンから絞り出されます。ジュースの生産量は増加しますが、ジュースの品質は相対的に低下します。ギャップのサイズは、ユーザーの特定のプロセス要件に従って決定する必要があります。これにより、果汁と残渣の自動分離が実現します。
